                                                                                  基于GPON的智慧校园全光网络解决方案

1.智慧校园概述

    随着科学技术的进步,科技服务于人的宗旨是不会改变的,各行各业都在技术的发展带动下发生了从流程与环节到服务与品质的巨大变化,从以往的室外信息一体化,到如今的室内位置信息分析,都在为校园的新业态发展指导着前进的方向

今后智能化的校园体系必将成为主流,完善的管理体系、安全的防护体系以及丰富的交流体系会大大地增加人们对校园的信任与认可。从数字校园到智慧校园的发展是以人为本理念在校园领域深入实践和物联网等新技术在校园应用普及的必然结果,是校园信息化建设的发展趋势,我们提出了智慧校园=数字校园+物联网+云计算的智慧校园发展模式,势必将极大地推进“以数字为中心”的数字校园向“以人为中心”的智慧校园的发展。其中高速的信息通道是校园智慧化的基础,基于全光纤网络构筑统一的网络承载平台,为各种业务的接入提供空间。

智慧校园是基于GPON网络及移动互联技术,整合校园内外资源,依托校园管理集团和智能终端,为广大师生提供学习、办公、生活、生娱乐等一站式服务的一种新兴教育网络模式。其外延会随着信息技术的发展、个人需求的提高而不断扩大,从而涉及到校园生活的各个方面,包罗万象,不断演进。

2. GPON技术

   GPON技术采用点到多点的用户网络拓扑结构,利用光纤实现数据、语音和视频的全业务接入的目的。GPON 系统主要由OLT、ONU和POS组成,其中OLT (Optical Line Terminal ) 放在中心机房,OLT既是一个交换机或路由器,又是一个多业务提供平台,它提供面向无源光纤网络的光纤接口(PON接口)。POS( Passive Optical Splitter) 是无源光纤分支器,是一个连接OLT和ONU的无源设备,它的功能是分发下行数据,并集中上行数据。它是一个简单设备,不需要电源,可以置于相对宽松的环境中,一般一个POS 的分光比为1:8、1:16、1:32、1:64甚至1:128,并可以多级连接。ONU (Optical Network Unit) 放在用户设备端附近或与其合为一体。在GPON系统中,OLT到ONU间的距离最大可达20 km。GPON技术已经在光纤入户(FTTH)、光纤到桌面(FTTD)实现宽带上网上得到了广泛的应用,其高带宽、快速部署、易维护的特点已经深入人心。随着高校业务的全面网络化以及业务连接质量、业务本身质量要求越来越高,就要求系统越来越统一、简化,带宽越来越高,响应速度越来越快,因此基于GPON技术构建智慧校园基础网络成为系统构建者的首要选择

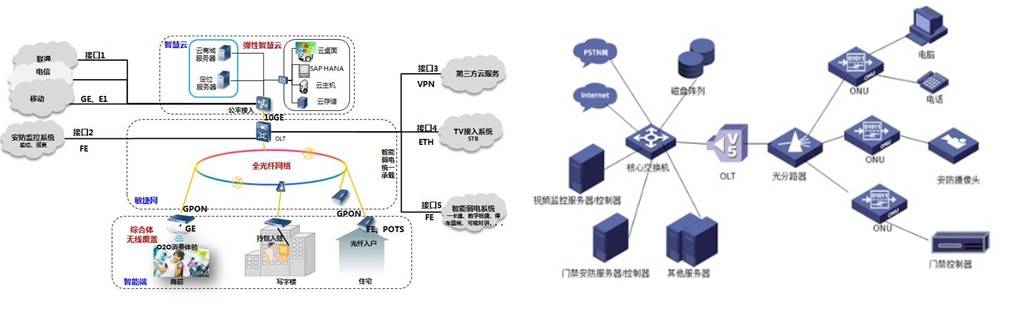

3.基于GPON系统构建全光网络结构图

4.方案应用

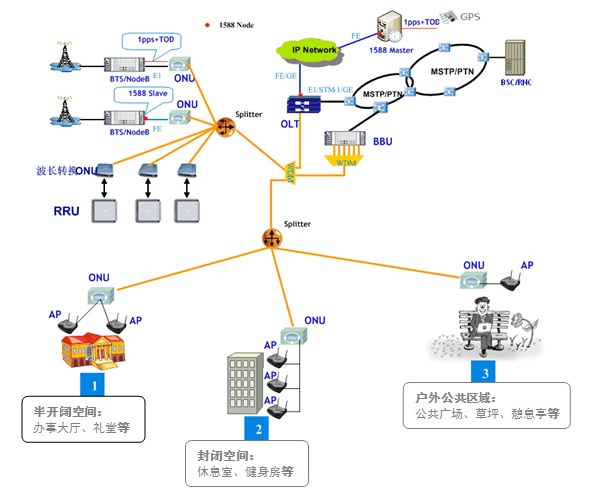

  4.1 无线网络覆盖
  智慧社区无线WIFI及3G/4G网络覆盖也可采用GPON网络,通过波分复用的方式加载3G/4G信号源,在终端通过连接至ONU的无线AP或小区自建基站,将无线WIFI信号、3G/4G信号覆盖到整个社区,做到无线信号无死角,在任何地方都可以享受无线WIFI及3G/4G网络带来的极速体验。





  4.2 一卡通系统

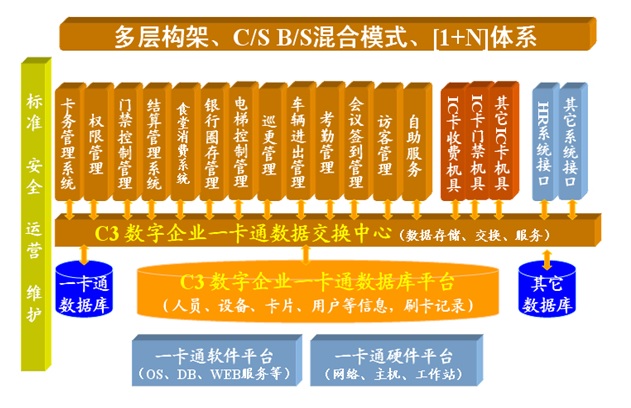

     一卡通系统采用混合C/S、B/S模式的多层体系,以“平台+应用”的1+N架构,即是以控制台、人员信息、设备卡和账套平台为基础,可实现权限管理、消费管理、银行圈存、门禁管理、考勤管理、巡更管理、会议签到管理、访客管理、停车管理、电梯控制、综合服务等,同时可实现与HR系统、安放系统等系统的集成,并且可随着以后业务需求增加而扩展,无需改变平台.



一卡通系统网络基于校园全光纤网络基础上,消费机、门禁控制器、会议签到器等采用TCP/IP通讯方式,通过光网络终端(ONT)接入网络,在交换机及OLT设备上为一卡通系统采用划分VLAN方式进行建设,一卡通系统的各设备通过骨干光网络和中心服务器联结进行数据交换。

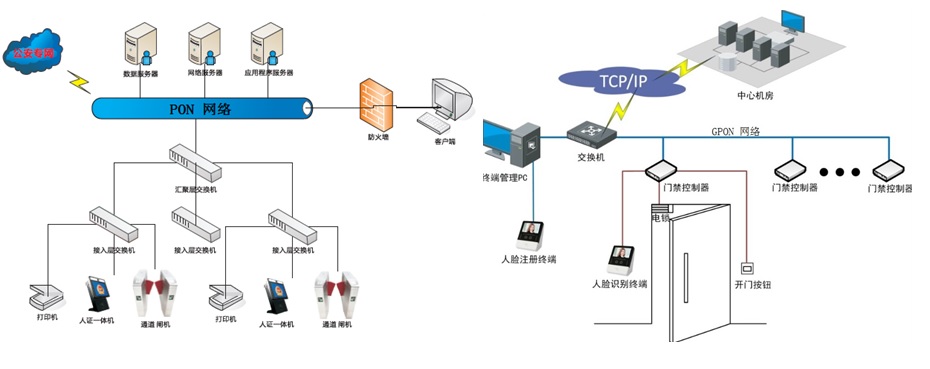

  4.2 应用于人脸识别系统
